Сигнализатор поклевки для фидера своими руками: изготовление самодельного электронного устройства

Виды существующих сигнализаторов

Наиболее известный и самый применяемый сигнализатор поклевок, это обычный поплавок, применяемый в различных оснастках при ловле на поплавочную удочку. Но в последние годы стали очень востребованы сигнализаторы поклевки для фидера. Это не удивительно, учитывая то, насколько становится популярен этот способ ловли придонной рыбы.

Существует несколько разновидностей приспособлений, помогающих рыболову не прозевать поклевку. Это:

• визуальные сигнализаторы;
• звуковые сигнализаторы;
• гибридные;
• различные электронные приспособления, которые можно отнести и к визуальным, и к звуковым.

К визуальной категории относятся: различные кивки, маячки, светлячки, маятники, светящиеся трубочки и пр. Это несложные приспособления, основные рабочие части которых делаются максимально яркими для привлечения внимания рыбака.

Мнение эксперта
Книпович Николай Михайлович
Зоолог, гидробиолог. Увлекаюсь рыбалкой на профессиональном уровне.

Интересно! Для большей сохранности светящихся трубочек, некоторые производители рекомендуют хранить их в холодильнике.

К звуковым сигнализаторам относятся колокольчики, бубенчики, металлические трубочки и т. д. Звуковые приспособления выгодно отличаются тем, что рыболову не нужно постоянно за ними наблюдать. О поклевке его оповестит звук.

К электронным приспособлениям относятся в основном промышленные изделия, которые можно приобрести в торговых точках. Основным недостатком электронных помощников считается их высокая цена и недостаточная защищенность от воздействия внешних факторов (вода, солнце, пыль).

Сигнализатор на фидер может быть закреплен к разным частям оснастки, например:

1. 1. На самый кончик фидерного удилища. Не смотря на то, что кончики таких удилищ сами по себе считаются достаточно чувствительными и информативными, установленные там сигнализаторы никогда не бывают лишними, с их помощью определение подсечки становится гораздо более своевременным. Главный их недостаток – перед подсечкой или сразу после нее, при вываживании рыбы, это приспособление нужно снять с кончика бланка.

1. Непосредственно у комля удилища, обычно между первым и вторым пропускным кольцом. Чаще всего так крепится боковой сигнализатор поклевки для фидера. Основной элемент таких устройств, это – различные упругие пластины или пружины.
2. Еще один вариант – закрепление устройства к стойке для удилищ. Чаще всего так крепятся кивки различных конструкций, которые дополняются колокольчиками или бубенчиками.

Сигнализаторы поклевки для фидера, сделанные своими руками, как правило, учитывают все особенности той снасти, для которой они приспособлены, к тому же они гораздо проще и надежнее, а поэтому могут быть гораздо эффективней промышленных образцов.

Фидерный сигнализатор кивок

Принцип работы сторожка для донки основан на том, что в момент поклевки леска передает колебания оснастки, фиксируемые сигнализатором. Рыба, захватив насадку, перемещается в произвольном направлении. Сигнализатор для донки реагирует на потяжки лески независимо от их силы.

Мощный рывок гораздо заметнее – его может зафиксировать как фабричное, так и самодельное приспособление

Крупная рыба чаще клюет осторожно, и сигнализатору важно быть чувствительным, чтобы зафиксировать такую поклевку

Требования к сигнализаторам для донки:

• высокая чувствительность;
• простота конструкции;
• защита от воды;
• разумная цена.

Каждый рыболов выбирает приспособления для индикации поклевки в зависимости от:

• условий ловли;
• собственных потребностей;
• погодных условий;
• предполагаемой рыбы в улове;
• времени суток.

Важен вес датчика, и это касается не только удобств рыболова. При сильном ветре легкая конструкция будет показывать ложные поклевки, и смысл самого устройства утраивается.

Купить сигнализатор не сложно, в магазинах продаются модели, как для летней, так и для зимней рыбалки. Но качественное снаряжение обойдется недешево. Поэтому многие рыболовы предпочитают делать датчики самостоятельно из подручных материалов, это и дешевле и занимает немного времени.

Принцип действия

Простые звуковые устройства сигнализации поклевки для фидера представляют собой совокупность крепления, в котором устройство крепится к вершине фидера, и непосредственного самого звукового сигнализатора. Это может быть колокольчик, а может быть и погремушка и так далее.

В случае поклевки вершина фидера, к которой прикреплено такое устройство, начинает колебаться, и, следовательно, колокольчик или погремушка начинают издавать соответствующий звук. Остановимся подробно на колокольчике.

Правильный колокольчик

Инструкция по изготовлению

Самый простой и классический способ — крепить колокольчик при помощи любой зажимки на вершину фидера, но это не совсем правильно и практично. Наиболее верным представляется другой способ. Для этого берем небольшой кусок резинового жгута, крепим его к фидерной подставке на расстоянии около 20 см. от вершины.

К этому жгуту крепим колокольчик, к которому также крепим небольшой проволочный крючок. После заброса фидера и его установки на подставку, берем крючок колокольчика и крепим его на леску рядом с катушкой так, чтобы резинка на несколько сантиметров оттягивала леску.

В случае поклевки леска начнет натягиваться, а колокольчик будет звенеть. При этом не придется снимать колокольчик с вершины фидера при каждом забросе, и он не будет мешать при вываживании рыбы.

Устройство

Боковой сигнализатор поклевки представляет собой устройство, отчасти конструктивно напоминающее кивок, так как оно также состоит из основной пружинящей части, которая также изготавливается из металла или пластика, а также крепления к бланку фидера. Отличие заключается в том, что этот тип сигнализатора ставится между катушкой и первым кольцом фидера.

Длина рабочей части составляет около 10-15 см. На противоположной от фидера конце делается крючок, в который укладывается леска после заброса. Сигнализатор устанавливается под углом в 90 градусов к бланку фидера. В случае поклевки натяг лески «кладет» сигнализатор практически параллельно фидеру.

Изготовление сигнализатора поклевки своими руками

Для изготовления бокового сигнализатора поклевки потребуется металлическая трубка длинной около 5 см и диаметром около 2-3 мм.

С одного конца сгибаем ее на 90 градусов для крепления в ранее указанной трубке, на втором конце делаем Z-образный крючок с длинной изгибов по 1 см.

После установки на фидер и его заброса, оттягиваем леску и вставляем ее в крючок сигнализатора.

Тут стоит обратить внимание на то, что выбор слишком жесткого материала может сделать сигнализатор недостаточно чувствительным. Также неплохо на конец крючка прикрепить какой-либо яркий заметный цветной шарик, для лучшей информативности приспособления

Изготовление

Простейшим вариантом изготовления такого сигнализатора для фидера своими руками будет использование в качестве основы звукового китайского брелока, в котором при нажатии кнопки играет мелодия. Такие брелоки продаются на любом рынке или магазине игрушек и стоят не более 100 рублей.

Этот брелок крепится к подставке фидера, кнопка брелока изначально замыкается, а контакты выводятся наружу в виде двух пластинок. Далее, на леску фидера между катушкой и первым кольцом крепится фрагмент пластика в виде полоски толщиной около 1 мм, который вторым концом вставляется (после заброса фидера и установки на подставку ) между выведенными контактами.

До недавних пор самым распространенным сигнализатором среди отечественных рыболовов была «обезьяна». О причинах ее популярности догадаться несложно – она проста и дешева в изготовлении.

Чтобы сделать «обезьянку» своими руками понадобятся: плоскогубцы, дрель, кусачки, сверла, спица, проволока, кембрик, шарик (в нашем случае корпус для игрушки от киндер-сюрприза), две крупных бусинки, прищепки от багет.

Последовательность действий:

1. Просверлить отверстие в прищепке. Диаметр отверстия должен быть таким, чтобы спица свободно проходила, но не болталась.

Вставить спицу в отверстие и загнуть.

На спицу намотать стальную проволоку. Как можно плотнее. Сделать примерно 12 витков. После это снять намотанную проволоку, не разматывая.

Надеть кембрик на спицу. На кембрик надеть пластмассовый шарик, в котором должно быть проделано сквозное отверстие.

Снова взять проволоку с 12 витками. Укоротить ей концы, так чтобы их длина была на 2 см больше высоты шарика. Накалить каждый конец проволоки зажигалкой и нанизать на него бусинку.

Надеть полученную конструкцию на свободный конец спицы. Загнуть конец спицы. Готово.

Немного измененный вариант простого механического сигнализатора поклевки представлен в нашем видеоролике.

Простейший сигнализатор поклевки совершенно не эффективен на сильном ветре, так как обладает большой парусностью. Хорошей заменой ему послужит боковой сигнализатор поклевки, который практически не реагирует на ветер и также его можно сделать в домашних условиях своими руками.

Для изготовления понадобятся: стальная проволока диаметром 1 мм и длиной 20 см, хомут для труб ПВХ и металлический стержень, мгновенный клей, швейные нитки. Диаметр стержня подбирать под отверстие в хомуте. В данном случае использовалась трубочка от китайских мелодичных подвесок.

1. Наждачной бумагой подогнать конец стержня таким образом, чтобы он туго входил в отверстие хомута.

Стальную проволоку согнуть дугой. Один из концов (0,5 см) загнуть под углом 90 градусов к основной части проволоки и завести в отверстие на металлическом стержне.

Мгновенным клеем промазать загнутый конец проволоки и стержень. На клей туго намотать швейную нитку. Следить за тем, чтобы проволока плотно прилегала к стержню. Наложить второй слой клей.

Украсить красным или любым другим лаком.

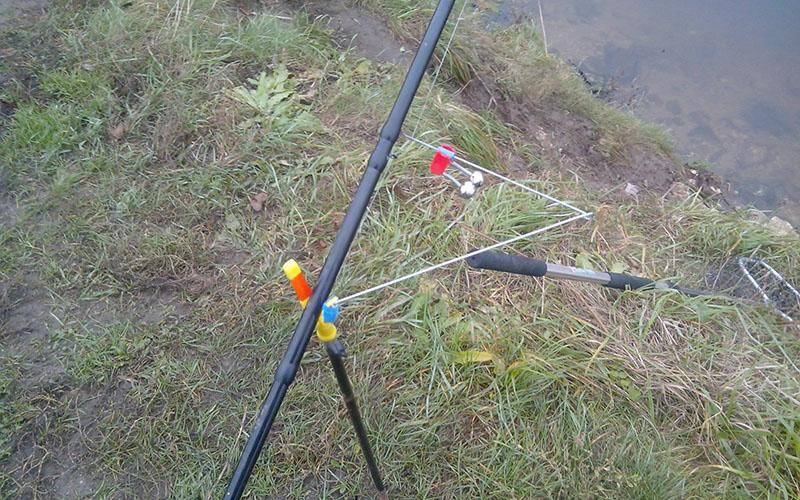

Так выглядит сигнализатор в деле.

Ярким примером данного сигнализатора является собственно сам чувствительный кончик фидерного удилища (хлыстик, фидерная вершинка, квивертип, можно называть по-разному, главное чтоб его чувствительность была достаточна для передачи сигнала о поклевке).

Когда мы забросили снасть и положили удилище на подставку, подматываем леску так, чтоб хлыстик был немного в натяжку, и теперь при потяжке рыбы, он согнется еще сильнее, при попуске распрямится.

Самодельный фидерный сигнализатор поклевки кивок

Но не всегда возможно использовать удилище с чувствительным кончиком, да и вообще из-за ограниченности бюджета многие рыболовы используют обычный спиннинг. В этих случаях нередко рыболовы оснащают свои бланки самодельными сигнализаторами, которые получил название  «боковой кивок».

Данный кивок крепится между катушкой и первым кольцом. В рыболовных магазинах продаются металлические кивки для зимних удочек с резинкой, которая имеет  три отверстия, одно для крепления резинки к удилищу, второе для кивка и третье для лески.

Такую резинку, с помощью изоленты или скотча (3-4 оборота), мы крепим к удилищу на расстоянии 10-15 см от катушки,  так чтоб когда мы вставим кивок, он был перпендикулярен

Снасть готова. Для лучшей фиксации лески на удилище можно сделать дополнительный крючок на самом кивке.

Делается он из обычной проволоки, один край загибается в форме крючка, второй продеваем в колечко кивка и загибаем. А  с помощью плоскогубцев жестко фиксируем.

Затем, берем еще один кусок проволоки и складываем его вдвое, затем загибаем один край. Полученный второй крючок, крепим к удилищу как на рис 2.

Также для изготовления подобного фидерного сигнализатора можно использовать  любую другую  мягкую трубку длиною 4-5 см и диаметром 2-3 мм. Затем берем наш кивок, для роли кивка подойдет пружинящая проволока длинною 15-20 см, только не стоит брать слишком жесткую, иначе чувствительность будет слабая.

С одного конца, загибаем край 3-4 см на угол в 90 градусов и крепим его в трубку. На противоположном конце делаем изгиб по форме напоминающий букву Z, каждый изгиб такого крюка длинною 1 см.

После того как мы осуществили заброс, подтягиваем леску и вкладываем ее в  Z-образный крючок сигнализатора. Для лучшей визуализации нужно наш крюк окрасить в яркий цвет.

Немного о них мы уже говорили  ранее, это простые по конструкции устройства, состоящие из клипсы-крепления и звукового элемента (хотя колокольчики могут иметь лишь пропускное отверстие). Крепятся они на край удилища.

Для того чтоб звуковой фидерный сигнализатор работал, после заброса кончик удилища необходимо сделать немного в натяжку и тогда при поклевке (потяжке или попуске) кончик начнет сгибаться и бубенец подаст сигнал о том что пора подсекать.

Если вы крепите бубенец, или колокольчик не имеет отдельного пропускного кольца, а только клипсу, тогда ножка крюка или карабин, должны быть необходимой длинны и толщины, дабы за них можно было зафиксировать клипсу.

Длину резинки необходимо подбирать так, дабы подцепленный крюк оттягивал леску на несколько сантиметров. После подсечки убедитесь, что крючок слетел с лески, и уже потом начинайте выматывать снасть.

Теперь фидерный сигнализатор колокольчик,  не потеряется при забросе, поскольку будет  устанавливаться после. Если вы собираетесь ловить на несколько удилищ, тогда лучше использовать несколько колокольчиков с разной тональностью.

Бубенец своими руками

Данные сигнализаторы могут сообщить о поклевке звуковым, световым или светозвуковым сигналом. В карповой ловле используются сигнализаторы, которые извещают о поклевке на пейджер. При этом он  имеет несколько разных  каналов приемки так что, вы всегда сможете распознать, какой именно фидерный сигнализатор сработал.

Поклевку сигнализатор, определяет по изменению натяжения лески между контактами, причем некоторые модели могут отдельно извещать о потяжке и попуске, а это несомненный плюс. Также есть сигнализаторы определяющие клев по вибрации удилища, такие фидерные сигнализаторы считаются более точными, поскольку минимально подвержены воздействию ветра и течения.

Электронные сигнализаторы поклевки имеют ряд выгодных преимуществ перед своими механическими собратьями:

• Более высокая чувствительность
• Меньше шанс срабатывания ложных  поклевок.
• Наличие электронной платы, которая распознает колебание лески вызываемые волнами или ветром. Так что мы уже не зависим от погодных условий
• Ели вы ловите на несколько удилищ одновременно, то такое устройство, дает возможность быстро определить, на каком именно бланке произошла поклевка.
• У данных устройств есть всего лишь один минус это их цена, да и большинство подобных  фидерных сигнализаторов рассчитаны на установку на род подах, что еще больше увеличивает их стоимость. Поэтому электронные сигнализаторы стоит приобретать тем, кто уверен, что фидер это их способ ловли. Данные сигнализаторы эффективны при ловли крупной рыбы (например, карпа), поскольку можно забросить снасть и уйти в палатку, не боясь пропустить поклевку, карп то клюет не часто. Также они подходят любителям отдохнуть на природе, когда можно поставить удочки и заняться готовкой шашлыка или другими делами.

Покупая электронные сигнализаторы  вам необходимо обратить внимание на следующие моменты:

• Учитывая, что устройство дорогое, то к нему должна идти упаковка для нормальной транспортировки.
• Он должен быть водонепроницаемым, иначе любой дождь уничтожит электронную плату, да и помимо дождя на водоеме может быть повышенная влажность.
• Низкое потребление энергии. Особенно касается тех, кто любит пропадать на рыбалке неделями, где то в укромном месте. Некоторые сигнализаторы можно  подзарядить от прикуривателя. Также не забудьте  взять с собой в поездку запасной комплект батареек. Приобретая сигнализаторы, стоит узнать, свободно ли можно купить элемент питания для данного устройства.
• Удобство управления. Вы должны заранее подумать будет ли вам удобно настроить такой сигнализатор в ночное время, да и еще с влажными руками. Большинство рыболовов не жалуют кнопки и стараются выбрать сигнализаторы с переключателями и тумблерами.
• Наличие возможности распознать поклевку рыбы к берегу, и от берега. Для этих целей, как правило, используются в связке со свингерами
• Если вы ловите на несколько удилищ, у вас должна быть возможность выставить для каждого удилища отдельную тональность о срабатывании поклевки.
• Если вы решите сэкономить и приобрести дешевый китайский  сигнализатор, то будьте готовы к тому, что он будет иметь ряд недостатков таких как: быстрая разрядка, плохая герметичность корпуса, невозможность выставить различные тональности звука.
• Электронный сигнализатор довольно дорогая фидерная оснастка, поэтому лучше его приобретать в фирменном рыболовном магазине. В этом случаи вероятность купить подделку ниже.

Среди рыболовов наибольшей популярностью пользуются относительно недорогие, но надежные сигнализаторы поклевки для фидера как:

• «Барракуда» Т5,  водонепроницаемый благодаря прорезиненному корпусу, имеет световую и звуковую сигнализацию, в нем можно регулировать мощность звука, тональность, также у него имеется возможность настроить чувствительность поклевки. Работает от батарейки «Крона».
• «Косадака» Т4  также как «Барракуда» Т5, работает от батарейки «Крона», водонепроницаемый , очень энерго-экономичен, в нем можно регулировать громкость и тональность звук. При поклевке также подает световой сигнал. Производитель Япония.

Потребляет очень мало энергии, благодаря чему, со слов производителя способен проработать около 5 лет не требуя замены батарейки. Имеет относительно небольшую цену из-за чего также пользуется популярностью у рыболовов.

Многие  рыбаки жалуются на довольно высокий процент брака, поэтому  при покупке проверяйте его исправность в магазине. Также нежелательно его использовать под дождем, хоть он и считается водонепронецаемым.

Производитель Россия

Простейшие варианты сигнализаторов

Самые простенькие индикаторы поклевки вполне можно изготовить самостоятельно, не имея вовсе никакого опыта работы с электроникой и электрическими цепями. Некоторые простенькие сигнализаторы поклевки не потребуют от рыболова даже навыков работы с паяльником.

Вариант №1

Понадобится:

• Светодиод
• Небольшая плоская батарейка
• Термоусадочная трубка, в которую помещается батарейка.
• Две силиконовые трубочки, одна из которых должна соответствовать диаметром светодиоду.

Сначала необходимо отрезать термоусадочную трубку так, чтобы при помещении в нее батарейки с обоих боков оставалось примерно 1-1,5 см трубки. Вставить внутрь силиконовую трубочку, после чего зажигалкой, или другим источником огня, и обжечь до закрепления трубочки с обеих сторон.

Важно! Со стороны, где будет расположен светодиод, трубочка должна выниматься.

Светодиод поместить внутрь силиконовой трубочки, после чего изолировать его от контакта с водой при помощи прозрачного силиконового клея. Крепежный конец также желательно проклеить, не забыв оставить при этом место для крепления конструкции к поплавку. Этот самодельный сигнализатор поклевки можно использовать и для ночной поплавочной ловли, и крепить на карповых, фидерных удилищах или донках при ловле ночью. Этим же устройством можно усовершенствовать маятниковый сигнализатор поклевки, сделав его заметным в темное время суток.

Важно! Если светодиод не загорается, необходимо сменить полярность контактов.

Вариант №2

Этот сигнализатор поклевки своими руками несколько сложнее. Для его изготовления понадобится:

• Светодиод с элементами питания (отлично подходят варианты из зажигалок с фонариками – уже есть готовый корпус для батареек).
• Металлическая трубка.
• Пружина и саморез.
• Резинка и несколько сантиметров тонкого провода.

Лампочку с элементами питания поместить внутрь трубки, один из контактов светодиода необходимо замкнуть на корпус. На пружине зафиксировать саморез, поместить этим концом внутрь трубки, другой конец при помощи резинки зафиксировать внутри корпуса.

Ко второму контакту светодиода необходимо припаять проводок, другой конец которого необходимо закрепить на выступающей снаружи части пружинки. При поклевке утяжеленная саморезом пружина замыкает контакт, срабатывает светодиод. Звуковой сигнализатор поклевки своими руками из подобной конструкции также несложно сделать, достаточно поменять светодиод на пищалку с недорогой открытки, однако вспышки света ночью более заметны, чем кратковременные срабатывания звукового сигнала.

Какой сигнализатор выбрать?

Каждый сигнализатор представляет собой прибор, который благодаря звуковому, визуальному или любому другому способу показывают, что рыба клюнула на приманку. Такие приборы используются рыболовами достаточно давно. Использование этого устройства вместе с фидером популярно по многим причинам:

1. Эффективность ловли.
2. Возможность рыбалки как в ночное, так и в дневное время дня.
3. Утомляющий фактор сходит на нет (по сравнению с нахлыстом и использованием спиннинга).
4. Совмещение с другими методами ловли, а также возможность использования сразу нескольких снастей.

Все сигнализаторы делятся на:

• световые;
• звуковые модели.

Первый тип в большей мере рассчитан на ловлю в ночное время дня. Нередко такие устройства могут подавать и звуковые сигналы. Сюда также можно отнести и электронные сигнализаторы.

Звуковых же моделей куда больше. К ним относится множество видов: колокольчики, бубенчики и т.д. Они более практичны и могут применяться при любых условиях ловли.

Электронный

Раньше звуковые сигнализаторы издавали громкий шум, который мог спугнуть рыбу и мешал соседним рыбакам. Однако прогресс не стоит на месте. Благодаря инновационным технологиям появились электронные сигнализаторы, позволяющие значительным образом облегчить жизнь современных рыбаков. Такие устройства имеют множество преимуществ над другими видами сигнализаторов.

Так электронные модели имеют следующие неоспоримые преимущества:

1. Чувствительность и долговечность. Устройства отличаются надежностью, при этом они позволяют ловить рыбу вне зависимости от погодных условий. Туман, мороз, дождь – все это не играет никакого значения. Электронные сигнализаторы отлично защищены от влаги, грязи и других веществ, что связано с наличием герметического корпуса. Тогда как электроплата заливается специальным герметиком.
2. Удобство использования. Человек с крупными руками способен справиться далеко не с каждым сигнализатором, особенно, если они мокрые. Тогда как электронные модели удобно использовать всем.
3. Малое потребление электричества. Для работы сигнализатора потребуется лишь пару батареек, которые необходимо регулярно менять.

Рекомендуется всегда иметь с собой запасную пару гальванических элементов, дабы рыбалка не обернулась фиаско.

Маятник

Маятниковый сигнализатор – это специальная пластиковая трубка, закрепленная на пружине в вертикальном положении. В конце этой трубки располагается сигнальный предмет, который может быть ярким шариком, либо цилиндром. Этот элемент хорошо заметен в любое время суток и при любых погодных условиях.

Такое устройство отличается высокой чувствительностью. Помимо этого, маятниковый сигнализатор имеет свободный ход движущейся части индикатора и яркий цвет. Все это вместе предусматривает высокую эффективность рыбалки. Также устройство дает возможность значительно уменьшить число холостых подсечек.

Кивок

Кивки используются для зимней рыбалки, либо при оснащении легких летних снастей (в случае ловли на мормышку). Среди рыбаков такой сигнализатор именуется как “боковой кивок”.

Светлячок

Подобного рода приборы используются достаточно давно. Конструкция маятниковых сигнализаторов проста. Они состоят из:
