Сигнализаторы поклевки для донки своими руками: звуковой, маятник

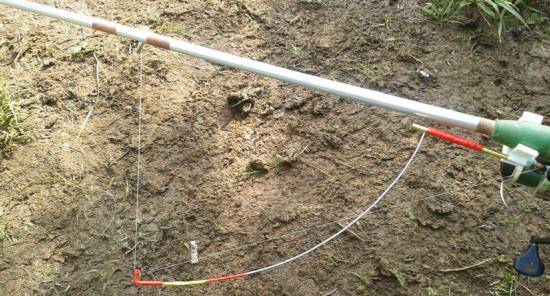

Боковой сигнализатор

Или как говорят знатоки, боковой квивертип. В основе устройства, крепление к бланку фидера и пружинистая часть из пластика или металла. Ставится между катушкой и первым кольцом фидера.

Как работает

После заброса леска продевается в крючок, который находиться на противоположном от фидера конце. Длина ходовой части составляет около 10-15 см. Боковой квивертип ставим к бланку фидера под углом 90 градусов. Когда начнется клев, устройство станет почти параллельно фидеру.

Важными преимуществами являются:

  • работает при любых погодных условиях;
  • подходит к использованию на извилистых берегах водоемов, где множество обрывов и коряг.

Так как основную массу квивертипов изготавливают из стеклопластика, большим минусом является его чрезмерная мягкость, что в случае сильного течения теряется его чувствительность. Также этот материал даже при небольших нагрузках может начать расслаиваться.

Как изготовить квивертип

Для изготовления квивертипа в домашних условиях потребуется:

  • 15-20 см металлической пружинистой проволоки;
  • металлическая трубка диаметром 2 мм и длиной 5 см.

На расстоянии 15 см от катушки закрепляем трубку на бланке фидера. Далее на одном конце проволоки делаем Z-образный крючок, другой сгибаем под прямым углом для крепления в трубке. Готовое изделие ставим на фидер и забрасываем. Вставляем леску в крючок квивертипа. Для лучшей видимости на конец крючка крепим яркий цветной шарик.

Боковой сигнализатор поклевки для фидер

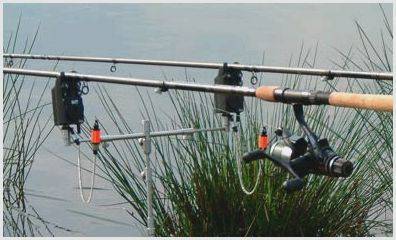

Как правильно установить электронный сигнализатор поклевки

Принцип работы электронного сигнализатора прост, во время поклевки леска, которая пропущена через колесико, проворачивает его. Вместе с ним проворачивается и вал, который находится между светоприемником и инфракрасным световым излучателем, фиксирующими его вращение. Также фиксация поклевки может происходить путем замыкания электроцепи.

Ну а теперь, как привести в рабочее положение электронный сигнализатор поклевки

Сначала нам необходимо разместить несколько фидерных бланков на одном уровне друг к другу. В идеале для таких целей нужно использовать подставку «Rod-pod», если ее нет, тогда используем стойки.

Внизу сигнализатора есть резьбовое крепление, которое вкручивается в гнездо на передней планке Род-пода. На задней планке, находятся держатели, предназначенные для фиксации комля удилища.  Если же вы собираетесь использовать стойки, тогда необходимо приобретать такие, в которых предусмотрена установка сигнализатора. Рогатина вытаскивается, и на ее место вставляете сигнализатор. При установке удилищ, желательно иметь две точки крепления, поэтому мы используем дополнительную стойку с достаточно широкой рогатиной, в которую зажимаем комель удилища.

Для того чтоб получать сигналы о поклевках в сторону берега, дополнительно устанавливаем  свингер. Есть свингера, которые крепятся к стойке удилища  или Род-поду (их монтируют перед установкой электронного сигнализатора), а есть такие, для фиксации которых, на корпусе сигнализатора, предусмотрено крепление. Для того чтоб свингер начал работать, мы крепим зажим за леску, на отрезке, между первым кольцом бланка и катушкой.

После того как мы установили удилища на подставку, пропустили леску через колесико электронного сигнализатора поклевки для фидера и закрепили зажим свингера, нам необходимо включить на фидерной  катушке систему «битрайннер», если ее нет, тогда полностью ослабляем фрикционный тормоз и леска фиксируется в сигнализаторе самостоятельно.

Затем включаем сигнализатор и  регулируем длину потяжки, громкость и тональность сигнала, яркость диода и т.д. Все, ваш электронный сигнализатор  для фидера установлен и готов работать.

Схемы простых электронных сигнализаторов поклевки (принцип работы)

Вариант 1. Простая схема электронного сигнализатора

Датчик натяжения лески выполняется из контактной группы от ре­ле РПУ-2

Важно только настроить, чтобы разжимания реле происходило при малейшем движении лески, но это делается очень легко во время сборки

Вариант 2. Простая схема ждущего звукового и светового сигнализатора

Очень простая схема. Датчик основан на все том же реле РПУ-2 или любом другом его аналоге. Леска заводится за датчик и разъем SA1 замыкается вручную. Как только произойдет натяжение лески при поклевки – она пройдет через датчик и цепь позволит динамику сигнализировать о поклевке. Также можно параллельно поставить и светодиод, для светосигнализации. Читайте статью о светлячках для ночной рыбалки с батарейкой.

Вариант 4. Более сложная схема ждущего сигнализатора поклевки

Для сборки сигнализатора электронного нужно обладать хотя бы минимальными конструкторскими навыками – какой корпус поместить, какую систему лучше придумать, метод крепления и т.д. Это определяет каждый конструктор для себя самостоятельно. Мы же расскажем о самом принципе работы электронного сигнализатора и его комплектующих. Для сборки понадобятся:

  • Батарейка на 3 вольта (или несколько соединенных последовательно).
  • Контакты от сломанного будильника или игрушки.
  • Геркон разомкнутый, без магнита.
  • Магнит (можно от защелки мебельной защелки).
  • Светодиод или пищалка (или и то и другое для комбинированного сигнализатора).

Перед вами наиболее полноценная схема электронного звукового сигнализатора.

Принцип работы такого сигнализатора заключается в следующем – при подводе магнита к геркону (во время поклевки) схема замыкается и передает электрический ток на светодиод или пищалку (или на оба элемента). Происходит свечение светодиода или зуммер пищалки – оповещение о начале поклевки.

Такую схему можно использовать, например, в вышеописанном механическом сигнализаторе – усовершенствовав его в электронный, комбинированный. В этом случае нам надо изогнуть дугу так, чтобы она была ближе к удилищу тем кончиком, где расположен крючок, через который проходит основная леска. На этом кончике дуги нужно укрепить магнит, на удилище закрепить расположенные внутри какой-нибудь трубочки или коробочки элементы питания, геркон и светодиод с пищалкой.

Подробное карповое руководство для начинающих карпятников. Устройство базовых снастей и многие другие аспекты.

Прикормка для дикого карпа по этой ссылке.

Во время поклевки леска натянется и согнет проволочную дугу с магнитом, приблизив его к геркону. Геркон замкнет цепь и подаст питание на светодиод и пищалку. Можно в цепь поставить тумблер для включения и выключения пищалки по желанию и тогда она будет срабатывать только во включенном положении.

Чтобы светодиод работал всегда – тумблер устанавливайте в цепи после светодиода, чтобы в выключенном положении без питания не оставить и сам светодиод. Получается замечательный сигнализатор.

Простейшие приспособления

Сигнализатор для донки нужен обязательно. Простейший способ его поставить – это найти небольшой отрезок осоки, расщепить его с одной стороны и прикрепить к леске между кольцами. Под собственным весом он сделает небольшой провис. При поклевке груз или поднимется, или опустится – в этот момент и надо подсекать.

На таком же принципе используются усовершенствованные приспособления:

  1. Пробка от винной бутылки, просверленная по оси и разрезанная тонким лезвием сбоку до отверстия. Она свободно скользит по оснастке при забросе и подмотке, не повреждает бланк удилища при резких подсечках и хорошо сигнализирует о взятии наживки рыбой.
  2. Алюминиевая фольга от шоколада свернутая в ленту и обернутая вокруг лески.
  3. Прищепки. Бельевые вешают так, чтобы не защемить леску. Но перед подсечкой надо успеть ее снять, в противном случае есть риск повреждения корпуса удилища. Есть специальные зажимы, которые надо лишь чуть-чуть закрепить на леске. Снизу они привязаны к подставке удочки и при подъеме бланка свободно выходят из зацепления.

Сигнализатор на зажиме, привязанного к подставке и открепляющемуся при подъеме удилища

При всей простоте такого рода устройств они за счет провиса лески дают некоторую фору рыбе и резкой подсечки не получается, особенно, если расстояние до точки ловли велико и используется растяжимый монофил.

2 TONQUU

Недостаток многих сигнализаторов поклевки заключается в не очень удобном и ненадежном креплении к удилищу. Они просто надеваются на спиннинг, и если поклевка очень сильная, слетают с него. С данной моделью таких проблем не будет, так как оно имеет прочный зажим с эксцентриком, то есть полностью обхватывает спиннинг и прижимается к нему максимально плотно.

В данном случае это главное преимущество устройства, так как чем-то другим он не сильно выделяется. Здесь два типа подаваемых сигналов: звуковой и световой. Стандартный набор. Есть регулятор громкости, что также является нормой. А вот регулятора силы поклевки нет, и это существенный недостаток, особенно при ловле на фидер, когда покусывание снасти часто не является поклевкой, и нужно четко разделять такие хваты. Зато порадует цена прибора. Самая низкая на рынке, и однозначно лучшая среди подобных моделей. Да, она не хватает звезд с неба, но может стать незаменимым помощником на рыбалке.

Рубрики:

Принцип действия

Все сигнализаторы клева похожи по принципу работы, отличия если и есть, то они чисто технические: установка прибора, способ подачи сигнала, его разновидности.

Останавливаясь более подробно на каждом из них, описание работы каждого будет выглядеть следующим образом:

Поплавок

Приспособление не сложно в самостоятельном изготовлении. Потребуется поплавок заводского изготовления, или из пенопласта высокого по качеству плотности.

Вес поплавка должен соответствовать весу кормушки, такое соотношение позволить сигнализатору находится в воде в частичном погружении, только тогда от него будет максимальная польза во время рыбалки.

Леска должна иметь стопорящий элемент для закрепления поплавка (петля, кембрик), принцип вылова построен на конструктивности вылова обычной удочки с поплавком.

Кивок

Сигнализатор работает благодаря пружинистости материала, который применяется для изготовления. Рыболовы для изготовления используют или стальную проволоку, или витые пружины.

К снасти с помощью резиновых или полимерных трубок сигнализатор закрепляется таким образом, чтобы его можно было регулировать. Для того чтобы кивок при забрасывании не слетел, он закрепляется жестким способом.

Во время поклевки в зависимости от длины и жесткости кивка леска, продетая через кольцо,может иметь различную степень механических изгибов. Принцип работы позаимствован из конструкции зимних удочек.

Светлячок

Закрепленный на вершине фидера в отверстие ушек, с помощью обычной прищепки или канцелярского зажима «лягушки», в качестве сигнализатора может служить простейший рыболовный светлячок.

Это приспособление продается в большом разнообразии по форме изготовлению во всех рыболовных магазинах. При каждом забросе во избежание потери сигнализатора рекомендуется светлячок снять.

В зависимости от чувствительности, светлячок может по-разному реагировать своим срабатыванием во время клева.

Трубочка из фольги

Сигнализатор самый простой как по изготовлению, так и по принципу работы. Требуемое время для изготовления самое минимальное, а с учетом отсутствия затрат на прибор еще и популярным.

Сигнализатор устанавливается путем продевания через оснастку снасти таким образом, чтобы трубка находилась между катушкой и первым кольцом. Забросив и установив фидер, трубка смещается ближе к катушке, частично свободносвисая.

Для изготовления потребуется небольшая по длине алюминиевая трубка, скотч и немного фольги, которую плотно накручивают на трубку. Леску продевают в изготовленную трубку и закрепляют под углом на небольшом расстоянии от катушки спиннинга.

Принцип срабатывания сигнализатора простой:

  1. Во время натягивания лески трубка выравнивается параллельно бланка снасти.
  2. В свободном положении сигнализатор немного провисает, но путем огрузки можно отрегулировать сигнализатор в нужном положении.

Правильный колокольчик

При изготовлении этого вида сигнализатора можно сразу сделать поправку: сам колокольчик делать не обязательно, он стоит копейки, а изобилие различных вариантов имеется в каждом магазине для рыбалки.

Можно и самостоятельно изготовить колокольчик из гильз патронов, металлических трубочек различной тональности, или из другого материала, издающего нужный по тональности звук.

В этом сигнализаторе более важная часть составляет монтаж прибора на фидер, самый простой вариант закрепление колокольчика на вершине снасти, но он не очень практичен при выуживании рыбы из реки: леска может стопориться, или слететь сам сигнализатор.

Вариантов установок есть несколько, рыбаки сами определяют приемлемость каждого из них для ловли, но самым эффективным является сигнализатор имеющий название «правильный колокольчик».

Классические сигнализаторы

Однако все-таки стоит упомянуть и менее технологичные сигнализаторы, которые не менее эффективно несут свою службу. Можно узнать, как из спиннинга сделать донку.

Итак, вот они:

  • Груз-отвес. Весьма эффективно работает на водоемах со слабым течением или же, вообще, без него. Подвешивается на слегка провисшую леску возле колышка, на котором закреплена вся донная снасть.
  • Гибкий кончик удочки. Пожалуй, самый чуткий сигнализатор поклевки. Донка оснащается удилищем с максимально чувствительным кончиком, который необходимо изогнуть натяжением лески. Именно по вибрации или же отклонению кончика видна даже предельно осторожная поклевка. Такой сигнализатор, как правило, применяется на быстром течении.
  • Кивок. Если используется короткое жесткое удилище, тогда его верхушку необходимо оборудовать чувствительным кивком, который, как правило, изготавливается из стальной полоски, витой пружины. Также подойдет пружина с будильника. Для большей эффективности, такой кивок можно окрасить в какой-нибудь яркий цвет.
  • Самоподсекатели. Это ноу-хау принадлежит народным умельцам, которые сооружают конструкцию из ряда пружин. Возведя самоподсекатели в рабочий режим, их следует насторожить натянутой леской донки. При поклевке, происходит протяжка лески, которая, в свою очередь, активирует охранный механизм. Срабатывая, он подсекает рыбу. Донки с такими сигнализаторами можно устанавливать на ночь и смело идти спать, а на утро снимать улов.

Простейший сигнализатор поклевки

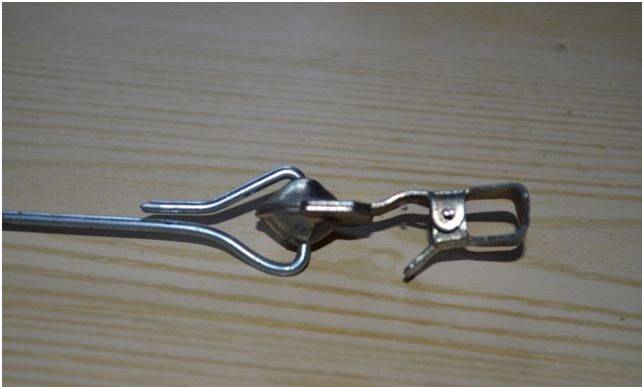

До недавних пор самым распространенным сигнализатором среди отечественных рыболовов была «обезьяна». О причинах ее популярности догадаться несложно – она проста и дешева в изготовлении.

Чтобы сделать «обезьянку» своими руками понадобятся: плоскогубцы, дрель, кусачки, сверла, спица, проволока, кембрик, шарик (в нашем случае корпус для игрушки от киндер-сюрприза), две крупных бусинки, прищепки от багет.

Последовательность действий:

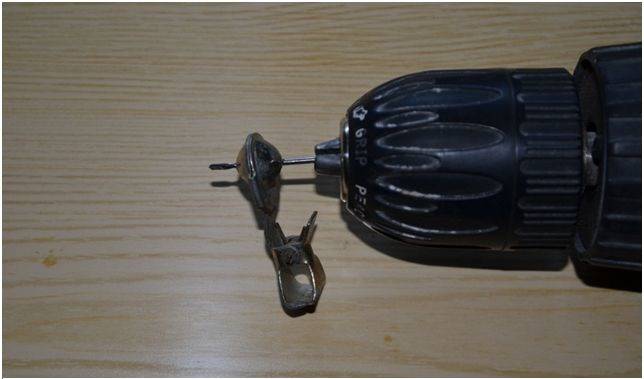

  1. Просверлить отверстие в прищепке. Диаметр отверстия должен быть таким, чтобы спица свободно проходила, но не болталась.

Вставить спицу в отверстие и загнуть.

На спицу намотать стальную проволоку. Как можно плотнее. Сделать примерно 12 витков. После это снять намотанную проволоку, не разматывая.

Надеть кембрик на спицу. На кембрик надеть пластмассовый шарик, в котором должно быть проделано сквозное отверстие.

Снова взять проволоку с 12 витками. Укоротить ей концы, так чтобы их длина была на 2 см больше высоты шарика. Накалить каждый конец проволоки зажигалкой и нанизать на него бусинку.

Надеть полученную конструкцию на свободный конец спицы. Загнуть конец спицы. Готово.

Немного измененный вариант простого механического сигнализатора поклевки представлен в нашем видеоролике.

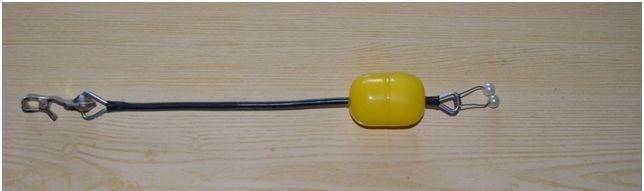

Маятниковые сигнализаторы для фидера

Самый распространенный маятниковый  фидерный сигнализатор (рис 1) представляет собой трубку, которая на одном конце имеет малую петлю, крепящуюся на первое от катушки кольцо, а на втором конце бочонок, из него выходит большая петля, которая цепляется за леску.

Маятниковый сигнализатор

После заброса, подтягиваем леску ровно настолько, чтоб сигнализатор поклевки немного провисал. Во время поклевки: потяжка (рыба тянет снасть от берега) —  сигнализатор подымается,  попуск (рыба тянет снасть в сторону берега) – опускается. Если данный маятниковый сигнализатор у вас сломается, вы не спешите расстраиваться, оставьте себе его бочонок и дальше я вам расскажу, как из него сделать самодельный сигнализатор поклевки  для фидера  (свингер).

Некоторые рыбаки при слабом клеве крепят звуковой сигнализатор на маятниковый. Единственное условие звуковой сигнализатор должен быть легким. Такие сигнализаторы предпочтительнее в фидере для начинающих, поскольку имеют небольшую цену.

Маятник

Покупая маятниковый сигнализатор  необходимо обратить внимание дабы на бочонке сигнализатора были отверстия, они нужны для того чтоб во время ночной ловли вставлять ампулу — светлячок. В данной ампуле содержится химический элемент, и когда мы ее надломим, она начнет светиться, так что нам будет видно поклевку

Как правило, они продаются по две в упаковке. Хватает  такой ампулы на одну ночь, и стоят они недорого.

Раньше  в качестве маятникового сигнализатора мы использовали кусочек глины или земли, прилепленный к леске,  веточку, прищепку.

Маятник своими руками

Берем проволоку длиною 30 см (проволока должна легко  гнутся и не ломаться). Один край проволоки загибаем, делая петлю диаметром в 1 см, но так чтоб после петли у вас оставался еще 1 см проволоки, насаживаем на проволоку трубку от сока длинною 10-15 см. После на стержень трубки надеваем поплавок или киндер-сюрприз, предварительно просверлив в них продольное отверстие. Насаживаем так, чтоб поплавок сидел жестко, но в тоже время трубка из него  не торчала.   Затем на проволоку, надеваем еще один отрезок из трубки, длинною 2 см и загибаем проволоку, так чтоб сделать петлю длинною 2-3 см, лишнюю проволоку отрезаем с таким расчетом, чтоб после петли у нас осталось еще 1 см проволоки. Затем получившуюся петлю сгибаем под углом в 90 градусов к остальному телу сигнализатора.

Придя на водоем, мы малую  петлю закрепим, за первое от катушки пропускное кольцо, затем отрезок проволоки длинною 1 см спрячем  в тело трубки, фиксируя наш сигнализатор. После  пропускаем леску через большое кольцо и опять свободный сантиметровый отрезок прячем в трубку, окончательно зафиксировав наш самодельный фидерный сигнализатор. Для того чтоб его снять мы короткие концы проволоки вынимаем из трубочек.

Очень быстрый  вариант  — берем рифленую трубочку от сока, закрываем ее отверстия пробкой сделанной из пенопласта, продеваем в нее бочонок от киндер-сюрприза или старый поплавок, затем крепим по краям канцелярские скрепки в пластиковом покрытии. Наш сигнализатор готов.
